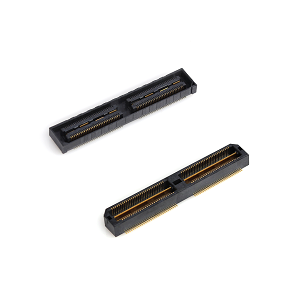

多组板对板连接器并行串扰抑制方案

　　随着电子设备向小型化、高性能化发展，多组板对板连接器并行使用成为常态，但由此产生的串扰问题严重影响信号完整性。串扰本质上是由于电磁耦合，使信号在传输过程中相互干扰，导致信号失真、误码率上升。压制串扰需从连接器布局、电路设计、屏蔽技术等多方面综合施策。

　　优化连接器布局是压制串扰的基础。在 PCB 设计阶段，应避免并行连接器的信号引脚长距离平行走线，减少电场和磁场耦合的可能性。可采用交叉布线的方式，使相邻连接器的信号路径呈 90 度交叉，降低互感和互容效应。同时，合理规划电源和地引脚的位置，确保每组连接器都有独立且低阻抗的电源和地回路，减少电源噪声引起的串扰。例如，将电源引脚布置在连接器两侧，地引脚均匀分布，形成完整的屏蔽环路，有效隔离信号干扰。

　　电路设计层面，采用差分信号传输是压制串扰的有效手段。差分信号由一对相反的信号组成，它们在传输过程中受到的干扰基本相同，接收端通过计算两者差值恢复原始信号，从而抵消共模干扰。在多组连接器并行时，将关键信号设置为差分对传输，可显著提升信号抗干扰能力。此外，合理添加终端匹配电阻也至关重要。根据连接器的特性阻抗，在信号传输线末端匹配相应电阻，可吸收反射信号，防止反射信号与正常信号叠加产生串扰。同时，对敏感信号进行隔离，通过添加隔离带、地平面分割等方式，阻断干扰信号的传播路径。

　　屏蔽技术的应用能进一步增强串扰压制效果。在连接器外部，可使用金属屏蔽罩对其进行物理屏蔽，屏蔽罩需良好接地，将外部干扰信号导入大地。对于内部结构，可采用具有屏蔽功能的连接器，如在连接器引脚周围设置金属屏蔽层，或使用屏蔽材料包裹信号引脚。此外，在 PCB 板上增加屏蔽层，通过大面积的接地铜箔形成屏蔽平面，减少信号间的电磁耦合。例如，在多层 PCB 板中，专门设置一层完整的地平面作为屏蔽层，将不同组连接器的信号分隔开来。

　　材料选择与工艺优化同样不可忽视。选用低介电常数、低损耗的 PCB 板材，可降低信号传输过程中的损耗和延迟，减少串扰的产生。在连接器制造工艺上，提升引脚的加工精度和表面质量，减少因接触不良导致的信号反射和干扰。同时，优化连接器的内部结构设计，如增加隔离柱、优化引脚排列等，从物理层面减少信号间的相互影响。
